مرحبًا يا من هناك! كمورد للأجهزة ذات الصلة بـ SMT، رأيت بنفسي مدى أهمية تسلسل وضع المكونات في عمليات SMT (تقنية التركيب السطحي). يمكن أن يؤدي ذلك إلى تحسين أو كسر الكفاءة والجودة والفعالية من حيث التكلفة الإجمالية لخط الإنتاج الخاص بك. لذا، في هذه المدونة، سأشارك بعض النصائح حول كيفية تحسين تسلسل وضع المكونات في الأجهزة ذات الصلة بـ SMT.
فهم أساسيات تسلسل وضع المكونات
قبل أن نتعمق في عملية التحسين، دعونا نتعرف بسرعة على تسلسل وضع المكونات. في SMT، يتم وضع المكونات على لوحة الدوائر المطبوعة (PCB) بواسطة آلات SMT. الترتيب الذي يتم وضع هذه المكونات به هو تسلسل وضع المكونات. يمكن أن يؤدي التسلسل المخطط جيدًا إلى تقليل حركة الماكينة وتقليل وقت الإعداد وتحسين دقة الموضع.
تحليل تصميم ثنائي الفينيل متعدد الكلور
الخطوة الأولى في تحسين تسلسل المواضع هي تحليل تصميم ثنائي الفينيل متعدد الكلور. انظر إلى توزيع المكونات على السبورة. هل هناك مجموعات من مكونات مماثلة؟ هل هناك أي مكونات كبيرة أو ثقيلة قد تتطلب معالجة خاصة؟ على سبيل المثال، إذا كان لديك مجموعة من المقاومات كلها في زاوية واحدة من PCB، فمن المنطقي وضعها معًا. وهذا يقلل من وقت سفر رأس الوضع أثناء تحركه حول اللوحة.
النظر في أنواع المكونات
أنواع المكونات المختلفة لها متطلبات وضع مختلفة. على سبيل المثال،وحدة تغذية SMTيتم استخدامه لتزويد المكونات بجهاز التنسيب. يمكن وضع بعض المكونات، مثل المكونات السلبية الصغيرة (المقاومات والمكثفات)، بسرعة كبيرة. من ناحية أخرى، قد تحتاج المكونات الأكبر مثل الدوائر المتكاملة أو الموصلات إلى محاذاة أكثر دقة وسرعات وضع أبطأ. يجب عليك تجميع أنواع المكونات المتشابهة معًا في تسلسل الموضع. وهذا يسمح للآلة بالعمل بالسرعة المثالية لكل مجموعة، بدلاً من التعديل المستمر لأحجام ومتطلبات المكونات المختلفة.
تحسين كفاءة الآلة
تقليل حركة الآلة
أحد الأهداف الرئيسية لتحسين تسلسل وضع المكونات هو تقليل حركة رأس الموضع. كلما قلّت حركة الرأس حول اللوحة، زادت سرعة عملية التنسيب. يمكنك تحقيق ذلك عن طريق ترتيب المكونات بترتيب منطقي. على سبيل المثال، يمكنك البدء من أحد أركان اللوحة والمضي قدمًا بنمط منظم، مثل اتباع نهج صف تلو الآخر أو عمود تلو الآخر.
تقليل وقت الإعداد
وقت الإعداد هو عامل مهم آخر. عند التغيير بين أنواع المكونات المختلفة، قد يحتاج الجهاز إلى ضبط الإعدادات مثل ضغط التفريغ لالتقاط المكونات أو قوة الوضع. ومن خلال تجميع المكونات المتشابهة معًا، يمكنك تقليل تغييرات الإعداد هذه. وهذا لا يوفر الوقت فحسب، بل يقلل أيضًا من مخاطر الأخطاء التي يمكن أن تحدث أثناء الإعداد.
التحسين القائم على البرمجيات
تأتي معظم أجهزة SMT الحديثة مزودة ببرامج يمكنها المساعدة في تحسين تسلسل وضع المكونات. تستخدم أدوات البرامج هذه الخوارزميات لتحليل تصميم ثنائي الفينيل متعدد الكلور وبيانات المكونات. ويمكنهم إنشاء تسلسل محسّن استنادًا إلى عوامل مثل موقع المكون ونوعه وقدرات الجهاز.
استخدام أدوات المحاكاة
تعد أدوات المحاكاة طريقة رائعة لاختبار تسلسلات المواضع المختلفة قبل تشغيل الإنتاج فعليًا. يمكنك إدخال تصميم ثنائي الفينيل متعدد الكلور وبيانات المكونات في برنامج المحاكاة ومعرفة كيفية أداء التسلسلات المختلفة. يتيح لك هذا تحديد أي مشكلات محتملة، مثل الاصطدامات بين رأس الموضع والمكونات، وإجراء التعديلات وفقًا لذلك.
تحديث البرنامج بانتظام
يعمل مطورو البرامج باستمرار على تحسين الخوارزميات المستخدمة لتحسين وضع المكونات. ومن خلال تحديث برامج جهازك، يمكنك الاستفادة من هذه التحسينات والتأكد من أن تسلسل المواضع الخاص بك فعال قدر الإمكان.
اعتبارات خاصة للآلات المختلفة

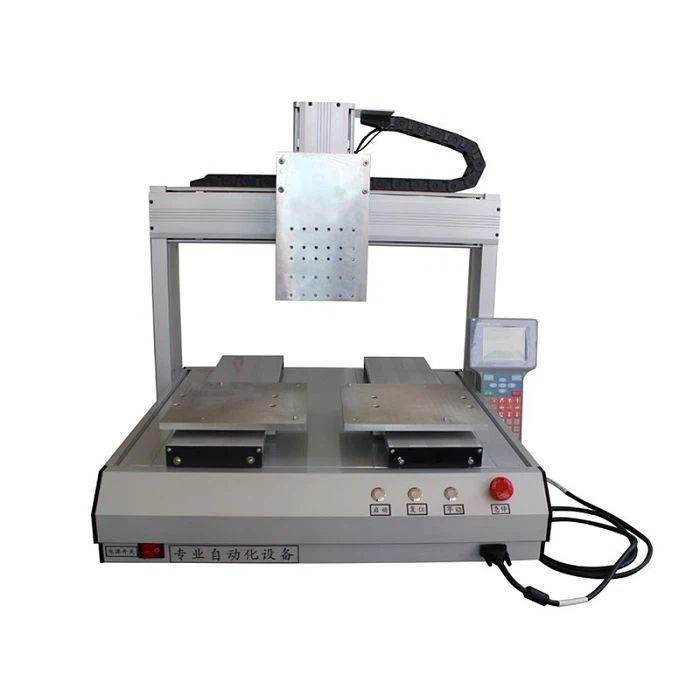

آلة التوزيع
إذا كنت تستخدمآلة التوزيعفي عملية SMT الخاصة بك، يمكن أن يؤثر تسلسل الموضع أيضًا على توزيع المواد اللاصقة أو معاجين اللحام. على سبيل المثال، إذا كنت بحاجة إلى توزيع المعجون قبل وضع مكونات معينة، فأنت بحاجة إلى تخطيط التسلسل بحيث يتم توزيع المعجون في الوقت المناسب وفي المكان المناسب. قد ترغب في تجميع المكونات التي تتطلب توزيع اللصق معًا وجعل آلة التوزيع تعمل عليها في مسار واحد.
محطة إعادة العمل بغا
عند استخدام أمحطة إعادة العمل بغا، يمكن أن يؤثر تسلسل الموضع على عملية إعادة العمل. إذا كان لديك العديد من مكونات BGA على اللوحة التي تحتاج إلى إعادة صياغة، فيجب عليك تخطيط التسلسل بطريقة تقلل من انتقال الحرارة بين المكونات المختلفة. وهذا يمكن أن يمنع تلف المكونات الأخرى الموجودة على اللوحة بسبب الحرارة الزائدة.
مراقبة الجودة وتسلسل التنسيب
لا يقتصر تحسين تسلسل وضع المكونات على السرعة والكفاءة فحسب؛ كما أن لها تأثيرًا كبيرًا على مراقبة الجودة. يمكن للتسلسل المخطط جيدًا أن يقلل من فرص سوء وضع المكونات أو تلفها. على سبيل المثال، يمكن أن يوفر وضع المكونات الأكبر أولاً قاعدة ثابتة للمكونات الأصغر التي يتم وضعها لاحقًا. وهذا يمكن أن يمنع المكونات الصغيرة من الخروج من مكانها أثناء وضع المكونات الأكبر.
خاتمة
يعد تحسين تسلسل وضع المكونات في الأجهزة ذات الصلة بـ SMT عملية متعددة الأوجه. ويتضمن تحليل تصميم ثنائي الفينيل متعدد الكلور، والنظر في أنواع المكونات، وتقليل حركة الماكينة، واستخدام الأدوات البرمجية، ومراعاة المتطلبات المحددة للآلات المختلفة. باتباع هذه النصائح، يمكنك تحسين كفاءة وجودة خط إنتاج SMT لديك بشكل كبير.
إذا كنت مهتمًا بمعرفة المزيد حول كيف يمكن أن تساعدك أجهزتنا ذات الصلة بـ SMT في تحسين تسلسل وضع المكونات لديك، أو إذا كنت تتطلع إلى شراء معدات جديدة لخط الإنتاج الخاص بك، فأنا أشجعك على التواصل معنا. نحن هنا لمساعدتك في الارتقاء بعمليات SMT الخاصة بك إلى المستوى التالي.
مراجع
- "دليل تكنولوجيا التركيب السطحي" بقلم جون إتش لاو
- "التجميع والتعبئة SMT المتقدمة" بواسطة CP Wong
