الجهاز التلقائي للاختيار مكان 8 رؤوس + 96

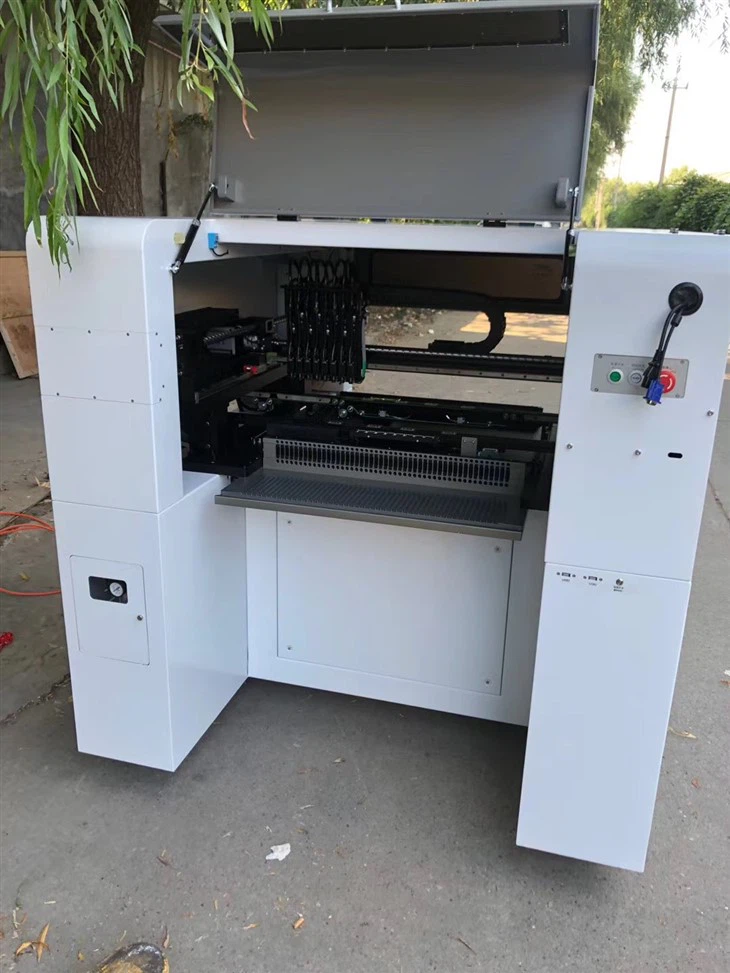

Hecan Pick and Place SMT Chip Mounter HC-DU800

مستورد AC Servo Motor + Panasonic DSP DSP عالي السرعة

quide الحركة الخطية المزدوجة + برغي كرة أرضية مزدوجة

يمكن تركيب مكونات عالية 20 مم

الاعتراف والاختيار في وقت واحد مع 8 رؤوس

إدخال من ثلاث مراحل ، اتصال تلقائي من اليسار إلى اليمين ، ثنائي الفينيل متعدد الكلور



ميزة

1.

2. التكوين الرئيسي: النوع العمودي + PCB Auto Delivery + 8 Heads + 96 مغذيات + محرك سيرفو مستوردة + مستوردة عالية السرعة DSP Drive + 10 Cameras + Taiwan TBI Guide + Screw.

3. المكون: 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصوت ، SOT ، QFP ... إلخ. في غضون 40*40 مم ومسافة دبوس أكبر من أو تساوي 0.3 مم و BGA.

4.

5. دليل الكرة الدقيق والخطية: استخدام دليل الكرة الدقيق المستورد ودليل الحركة الخطية ، سيؤدي إلى تشغيل تشغيل خالٍ من الصيانة على المدى الطويل ، ودقة عالية وجري خالٍ من الضوضاء ، ويحسن أداء الماكينة بشكل فعال. ضمان دقة التثبيت من 0201-0402 ، QFN QFP و BGA. تحقيق استقرار عالي من العمل المستمر على مدار 24 ساعة دون توقف خارج عن العمل ، مما يؤدي إلى تحسين الإنتاجية بشكل كبير.

6. دقة التثبيت: لا يمكن أن يمثل المقاوم والمكثف أعلاه 0201 دقة الجهاز. تعني دقة التثبيت ودقة التثبيت المتكررة ما إذا كان يمكن تثبيت رقاقة الدقة ذات الملعب الرصاص البالغ 0.3 مم بدقة. ويمكن إكمال العملية بدون تعديل ثانٍ على التوالي لمدة عشر مرات.

7. استقرار التثبيت: التصاعد بعد ضبط البرنامج ، يكون معدل المنتجات النهائية أعلى من 99.5 ٪ تحت حالة التركيب المستمر على مدار 24 ساعة.

8. التثبيت الذكاء: درجة المشاركة اليدوية في عملية البرمجة أقل من 15 ٪ ، يتم تنفيذ معظم العمل من قبل جزء البرنامج من الجهاز ويكمله تلقائيًا.

9. كفاءة التثبيت: يشير إلى كفاءة تصاعد المعدات في الساعة ، أي عدد المكونات التي يجب تركيبها في وقت الوحدة تحت فرضية ضمان الاستقرار. على سبيل المثال ، مع توقيت CTOPTWATCH CH ، تكون كفاءة التثبيت للجهاز 100/25*3600=14400 PCS/H بناءً على حساب 25 ثانية لـ 100 قطعة.



مواصفة
نموذج	DU800
عدد رؤوس المواضع	8 (الدقة العالية)
عدد مواقف التغذية	96 (تخضع لتغذية 8 مم)
عدد الكاميرات	10 علامة الكاميرا ---------------- 1 كاميرا التعرف السريع-8 كاميرا عالية الدقة ---- 1
عدد الصواني	دعم ما يصل إلى 48
دقة تحديد المواقع	0.01mm
دقة التثبيت المتكررة	0.025mm
المكونات المعمول بها	المقاوم/المكثف/رقاقة/مصباح حبة الخ.
الحد الأقصى المدعوم من مساحة ثنائي الفينيل متعدد الكلور	430*370mm
المغذيات	الكهربائية ، الهوائية ، تغذية الاهتزاز ، صينية IC إلخ
نطاق سرعة التثبيت	12000-15000CPH
الحد الأقصى لارتفاع المكونات المطبقة	أقل من أو يساوي 20 مم
طرق الاعتراف	الاعتراف والاختيار في وقت واحد مع 8 رؤوس
سائق	سائق DSP عالي السرعة المستوردة
محرك	سلسلة مستوردة AC Servo Motor Minas A6
مسارات محور XY	quide الحركة الخطية المزدوجة + برغي كرة أرضية مزدوجة
أقصى خطوة lenqth من محور XY	629mm*679mm
نطاق التثبيت المعمول به	مناسبة لـ 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الرموز الثلاثي ، SOT ، و QFP ، BGA ، إلخ.
وضع إدخال ثنائي الفينيل متعدد الكلور	إدخال ثلاث مراحل الاتصال التلقائي من اليسار إلى اليمين ، PCB التلقائي
طريقة البرمجة	البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
إنذار ذكي	تصحيح تلقائي ، استبدال تلقائي ، إنذار النقص
مصدر فراغ فوهة الشفط	يحتوي اليابان CKD على مولد فراغ عالي السرعة مع تدمير الفراغ
وضع الحركة للمحور xy	الارتباط الذكي للتسارع وتباطاع المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكامل.
نطاق الزاوية للمكونات	士 180 درجة
تحديد المواقع نقطة	تلقائي بالكامل (يمكن ضبط نقطة العلامة بشكل تعسفي)
نظام التشغيل	استنادًا إلى Windows XP ، WIN7 ، تم تطوير برنامج الآلة بشكل مستقل من قبل أنفسنا
عرض مرئي	نسبة عرض التحكم الصناعية مقاس 17 بوصة 4: 3 قرار 1280x1024
مزود الطاقة	220/110V 50/60Hz
متوسط ​​القوة	800W
الهواء المضغوط	0.5-0.6mpa
الحد الأدنى لحجم العادم لمصدر إمداد الهواء	80-120 لتر / دقيقة ، حجم أكثر من 60 لتر
كابل	كابل مرن متين متين (10 ملايين مرة)
وزن المنتج	850 كجم



يعالج التحسين التلقائي لمواقع تثبيت المغذيات مشكلة التوزيع المنطقي الشاقة بشكل مثالي

يؤدي التحسين الذكي إلى توزيع مزعج للمكونات المتعددة التي تتغذى أكثر كفاءة ومنطقية ، مقارنة بالطريقة اليدوية التقليدية.



التحسين التلقائي لتسلسل تثبيت الفوهات

حدد نماذج الفوهة بذكاء وفقًا لـ BOM ، وقم بتحديث رقم موضع الفوهة المقابلة في البرنامج بشكل متزامن.



الانتقاء المتزامن برؤوس متعددة ، مما يزيد من كفاءة الاختيار

يتم تحقيق العلاقة السلس بين التغذية والانتقاء من خلال التحسين النقر بنقرة واحدة تنفذها الخوارزميات الذكية.



المعايرة التلقائية لإحداثيات اختيار التغذية

معنى هذه الوظيفة: يمكن أن يوفر تكاليف وقت البرمجة بنسبة 30 ٪ وتحسين الكفاءة بشكل كبير من خلال التشغيل السريع والفعال والدقيق بنقرة واحدة.



التصميم التلقائي الكامل لأقصر مسار للتركيب

باستخدام الخوارزمية الذكية للنظام ، يمكن أن يساعدك نظام التثبيت الخاص بنا في تحقيق نقرة واحدة فقط بدلاً من إجراء الاختبارات وتوزيع التصميم المعقد والضخم باليد.



التعليمات

س: هل لديك أي مقاطع فيديو لمشاهدتها؟

ج: نحن نوفر للعملاء مقاطع فيديو تشغيل خاصة. إذا كنت لا تفهم أي شيء ، فيمكنك الاتصال بنا وستقوم بترتيب المهندسين لتصوير مقاطع الفيديو المحددة.
